Vous trouverez ci-dessous les exigences, les recommandations et une remarque importante :

Exigences

• Le balayage CBCT sera fourni au format DICOM.
  • Soit sous forme d’un seul gros fichier .dcm (dépassant généralement largement les 100 Mo) contenant toutes les couches du balayage CBCT.
  • Soit sous forme d’une liste de plusieurs petits fichiers .dcm (pesant généralement quelques Mo), chaque fichier contenant une seule couche du balayage CBCT. Les balayages CBCT d’orthodontie contiennent généralement plusieurs centaines de couches.

• Align prend en charge des tailles de fichiers de balayages CBCT « orthodontiques » de taille A (en rouge), B (en vert) ou C (en mauve), comme le montre la Figure 1. Remarque : les fichiers de balayages de tailles A et B seront automatiquement tronqués en fichiers de taille C durant le plan de traitement final ClinCheck. Les fichiers de balayages de taille D (en jaune) et E (en bleu) ne sont pas pris en charge.

• La zone de balayage CBCT doit couvrir toutes les dents et leurs racines, y compris les dents enclavées, partiellement enclavées et incluses avec leurs racines (le cas échéant).

Recommandations

• La résolution recommandée pour le balayage CBCT est de minimum 0,3 mm (n’importe quelle dimension). Align prendra certes en charge les balayages CBCT dont la résolution est inférieure à cette valeur, mais sachez que la précision des modèles 3D des racines et de l’os qui en résulteront en sera diminuée en conséquence.
       .
• Align recommande d’utiliser des réglages recommandés par les fabricants de la machine pour la prise de balayages CBCT orthodontiques prévus dans le cadre du plan de traitement Invisalign.

Remarque importante :

• L’accord sur le temps de préparation (SLA) d’un dossier CBCT (délai d’exécution à partir de la soumission d’un dossier jusqu’au moment où le plan de traitement est prêt à être examiné par le docteur dans ClinCheck) est identique à celui concernant les dossiers de traitement complet Comprehensive Invisalign^® sans CBCT. Sachez que ce SLA s’applique uniquement aux balayages CBCT faits avec un scanner issu de la liste des scanners CBCT officiellement compatibles (voir ci-dessous). Si vous téléversez un balayage CBCT réalisé avec un scanner CBCT qui n’est pas issu de la liste officielle des scanners compatibles, Align tentera de le traiter, mais nous ne pouvons garantir aucun délai d’exécution dans ce cas.

Veuillez consulter le guide de l’utilisateur du scanner CBCT, où vous trouverez les réglages recommandés (champ de visualisation, tension de fonctionnement [kVp], courant du tube [mA], durée d’exposition, arc de rotation). Si le guide de l’utilisateur ne contient pas les instructions requises, veuillez communiquer avec votre fournisseur de scanner CBCT pour que celui-ci émette ses recommandations.

Il est préférable que le patient ait la bouche légèrement ouverte, mais le balayage fonctionne aussi s’il a la bouche fermée.

Veuillez consulter le guide de l’utilisateur du scanner CBCT pour en savoir plus sur la façon d’exporter un balayage CBCT au format DICOM. Si le guide de l’utilisateur ne contient pas les instructions requises, veuillez communiquer avec votre fournisseur de scanner CBCT pour que celui-ci émette ses recommandations.

Les scénarios suivants entraînent la non-validité d’un balayage CBCT (DICOM)

• Balayage CBCT incomplet, qui présente des couches manquantes
• Balayage CBCT appartenant à un autre patient
• Balayage CBCT sur lequel la position des racines est différente de celle des couronnes sur le balayage intraoral soumis avec le balayage CBCT pour le patient concerné (par exemple dans le cas d’un balayage CBCT et d’un balayage intraoral pris à différentes étapes du traitement orthodontique)
• Balayage CBCT qui ne fonctionne pas, en raison d’un ou plusieurs fichiers DICOM manquants ou endommagés
• Balayage CBCT tronqué, qui ne couvre pas toutes les dents complètement sorties et leurs racines, toutes les dents enclavées, partiellement enclavées et incluses et leurs racines (le cas échéant).
• Balayages CBCT de mauvaise qualité au contraste trop peu marqué, surexposés et/ou à l’image floue (à cause du fait qu’un patient a bougé pendant le balayage). Voir exemple (Figure 3)

Le téléversement d’un balayage CBCT devrait prendre environ 5 minutes si le débit de votre connexion internet est de 30 Mbit/s et moins de 2 minutes s’il est de 100 Mbit/s

Oui. Démarrer des patients dans différents onglets du navigateur. Un onglet téléverseur CBCT distinct s’ouvrira pour chaque patient dès que vous aurez sélectionné l’option CBCT pour ce patient.

Le téléverseur CBCT vous proposera de téléverser à nouveau le balayage. Si la deuxième tentative échoue également, veuillez vous adresser à l’assistance technique et leur fournir l’identifiant du patient concerné (IDP).

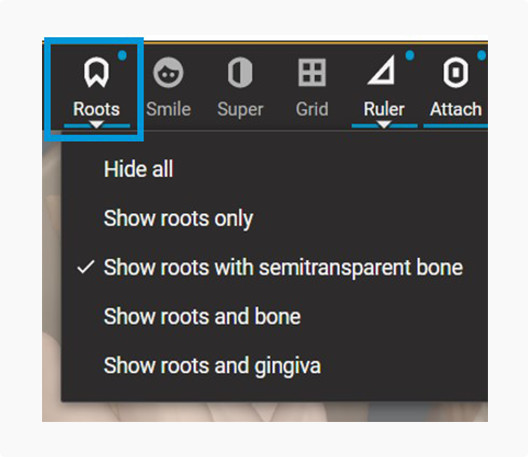

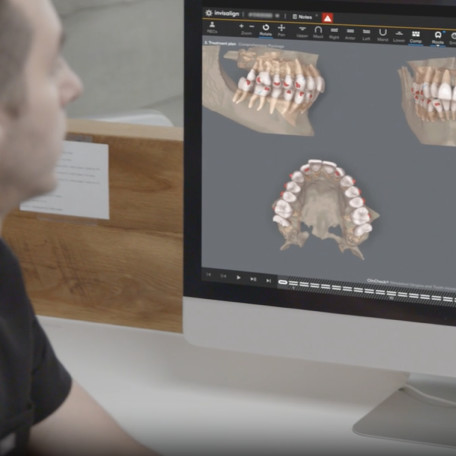

Pendant tout le plan de traitement, il est possible de voir les racines réelles et un os de référence (un modèle d’os statique tel qu’il a été segmenté à partir du balayage CBCT)

Il est possible de téléverser jusqu’à huit (8) balayages CBCT par patient. Un seul de ces balayages peut être utilisé pour chaque prescription (commande).

Si Align vous avertit que le balayage CBCT que vous avez soumis est mauvais (invalide), vous pouvez choisir une des deux options ci-dessous :

• Téléversez à nouveau le balayage CBCT pour le dossier en question
• Annulez l’option CBCT pour le dossier en question et utilisez la configuration sans données CBCT

Un balayage CBCT peut être ajouté à une commande de traitement complet Comprehensive préalablement créée tant que cette dernière n’a pas encore été soumise. Si la prescription a déjà été soumise, aucun balayage CBCT ne peut être ajouté. Il est possible de soumettre des commandes d’aligneurs supplémentaires sans balayage CBCT même si la commande initiale a été soumise avec un balayage CBCT.

Oui

Vous pouvez le faire, mais les données CBCT (racines et os) disparaîtront de votre nouveau plan de traitement créé pour un produit au nombre d’étapes limité

Non, le traitement affichera encore les valeurs des racines virtuelles. Cette amélioration est prévue dans une version future.

Les scanners cités dans la liste ci-dessous permettent d’exporter des images issues de fichiers CBCT compatibles avec le plan de traitement Invisalign et pouvant être téléversées dans le cadre de ce plan.

• Carestream Health
  • CS 9600
  • CS 9300
  • CS 9000

• Cefla S.C.
  • NewTom 5G
  • NewTom VGi evo

• Danaher
  • CRANEX 3D CBCT
  • GXDP-700 series with CBCT
  • i-CAT FLX CBCT
  •  Imaging Sciences International (i-CAT) 17-19, 17-19DX
  • ORTHOPANTOMOGRAPH OP300 CBCT
  • KaVo Pan eXam Plus 3D CBCT
  • SCANORA 3Dx

• Dentsply Sirona
  • Axeos
  • GALILEOS ComfortPLUS CBCT
  • ORTHOPHOS XG 3D CBCT
  • ORTHOPHOS SL

• FONA Dental, S.R.O.
  • Stellaris 3D

• Genoray
  • Papaya 3D

• HEFEI MEYER OPTOELECTRONIC TECHNOLOGY Inc.
  • 3D pro

• J.MORITA MFG. CORP.
  • 3D Accuitomo 170
  • Veraview X800

• LargeV
  • HiRes3D
  • Smart3D-X
  • Smart3D
• PLANMECA OY
  • Planmeca ProMax 3D CBCT
  • ProMax 3D Plus CBCT
  • Viso G7
  • Viso G5
    ​​​​​​​
• PreXion
  • PreXion3D Excelsior
    ​​​​​​​
• Ray, Co. Ltd
  • Rayscan Alpha
    ​​​​​​​
• RF, Co. Ltd
  • RF Naomi CT
    ​​​​​​​
• Vatech
  • Green CT
  • PaX-i3D
  • PHT-60CFO

*Les noms de produits mentionnés ci-dessus sont des marques de commerce appartenant à leurs propriétaires respectifs.

Le plan tentera d’assurer les commandes accompagnées de balayages réalisés avec des scanners qui ne sont pas issus de la liste des scanners compatibles. Si le moindre problème survient, le client en sera averti et le balayage CBCT sera retiré de la commande. Le délai de livraison standard en sera peut-être affecté.

Vous trouverez plus de détails sur le processus de soumission de dossiers dans le module de formation situé sur le site Align Education, sur la page d’accueil CBCT Integration [Intégration de la CBCT]

Plusieurs facteurs influencent le délai de livraison standard, mais le délai d’exécution est quant à lui censé rester inchangé.

Le fait de téléverser plusieurs balayages n’améliore pas l’exactitude du modèle.

Non. L’intégration de la CBCT peut uniquement être prise en charge pour des dossiers soumis avec des scanners iTero ou autres scanners intraoraux compatibles de tierce partie.

Prescrition traditionnelle

Oui, l’option d’exportation film et écran exportera la vue actuellement active dans le logiciel ClinCheck (par exemple, les racines uniquement).

Il n’y a aucune ligne directrice spéciale.

Si vous décidez de téléverser un balayage CBCT dans votre commande d’aligneurs supplémentaires, il doit s’agir d’un nouveau balayage. Cependant, il est possible de soumettre des commandes d’aligneurs supplémentaires sans balayage CBCT même si la commande initiale a été soumise avec un balayage CBCT.

La marge gingivale continuera de se comporter comme présentement. Elle suivra la dent.

Oui. Veuillez noter que la nouvelle fonction règle ne sera pas prise en charge pour les racines.

Vous trouverez plus de détails sur le processus de modification de dossiers dans le module de formation sur le site Align Education, sur la page d’accueil CBCT Integration [Intégration de la CBCT]



Voir le tableau ci-dessous



Description	Compatible au lancement
Produits compatibles: 1 Offre complète Comprehensive (adulte et adolescent) Offre complète Comprehensive de la phase 2 (adolescent)	Oui
Commandes d’aligneurs supplémentaires	Oui
Logiciel ClinCheck Pro 6.0	Oui
Logiciel ClinCheck Pro 5.0	Non
ClinCheck Live Update for 3D controls	Non
Invisalign Personalized Plan, dossiers de GLR ou MLS	Non
Mandibular Advancement	Non
Visualisation faciale	Non
1- Aucun autre produit Invisalign que ceux mentionnés ci-dessus n’est pris en charge dès le lancement..

Pas dans la version initiale. C’est en cours de développement.

La fonction d’intégration de la CBCT fait partie du logiciel ClinCheck Pro 6.0 et utilise les mêmes navigateurs et appareils. Veuillez consulter le Guide de l’utilisateur du logiciel ClinCheck le plus récent qui se trouve sur la page Invisalign Education (chercher « guide de l’utilisateur »).
